蝴蝶扣系列

链条连接扣

温馨提示：产品图片价格属性仅供参考详情请联系卖家或者旺旺咨询………………………………………………………………………G80美式链条卸扣链条卸扣本体采用优质合金结构钢整体模锻成形。额定载荷：1.5t～31.5t。最大试验载荷为额定工作载荷的2倍，最小破断载荷为额定工作载荷的4倍。锻件经热...

咨询热线：0523-86919708
立即咨询

产品详情

IMG_20150608_162351

IMG_20150608_162431

IMG_20150608_162454

IMG_20150608_162217

IMG_20150608_162207

8t (1)

8t (2)

链条连接器

IMG_20150418_162353

连接环

undefined

QQ图片20140626212958

QQ图片20140626212909

链条连接器

IMG_20150418_162353

QQ图片20140420155513

undefined

温馨提示：产品图片价格属性仅供参考

详情请联系卖家或者旺旺咨询

………………………………………………………………………
undefined

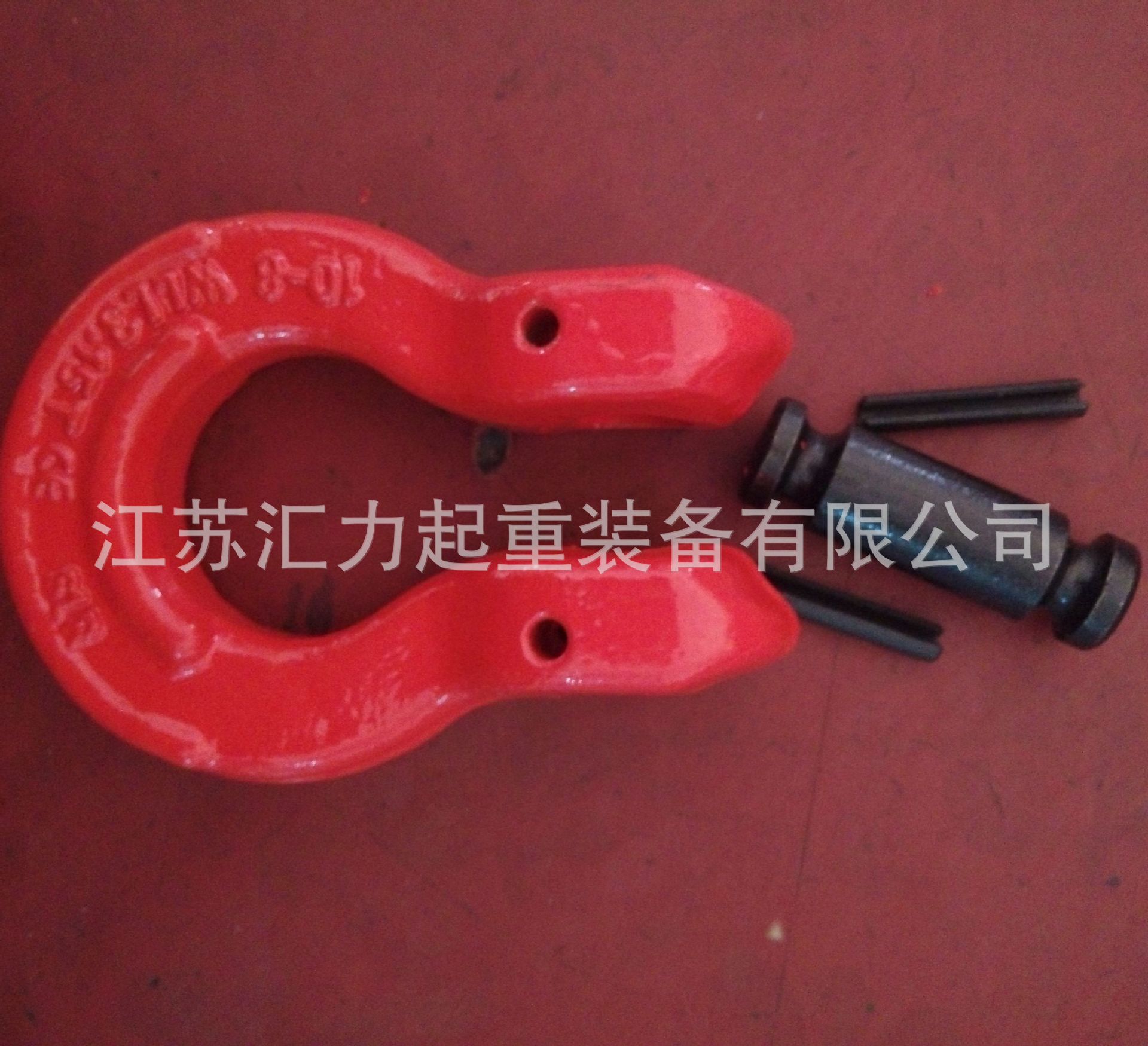

G80美式链条卸扣

链条卸扣本体采用优质合金结构钢整体模锻成形。
额定载荷：1.5t～31.5t。
最大试验载荷为额定工作载荷的2倍，最小破断载荷为额定工作载荷的4倍。
锻件经热处理。
链条卸扣上有额定工作载荷标识。
与链条配套使用，连接方便、快捷、可靠。


适用链条		额定载荷	参数						自重
		额定载荷	A	B	C	D	E	F	自重
9/32(1/4)	7	1.5	8.4	47.8	47	19.8	16	14.2	0.13
5/16	8	2	9.15	55.4	50	23.1	16.8	16	0.15
3/8	10	3.15	11.4	64.3	63.5	26.2	21.6	19.1	0.34
1/2	13	5.3	16.3	87.4	81.8	36.6	27.7	23.9	0.75
5/8	16	8	19.1	105	96	43.9	35.1	28.7	1.3
3/4	20	11.2	23.6	126	118	53.1	40.4	32.5	2.26
7/8	22	15	26.9	140	143	58.7	50	36.6	3.41
1	25	21.2	31	152	157	63.5	56.4	47.8	5
1-1/4	32	31.5	38.1	189	194	78.5	64.3	55.6	9.25

G63链条卸扣

链条卸扣本体采用优质合金结构钢整体模锻成形。
额定载荷：1.5t～29t。
最大试验载荷为额定工作载荷的2倍，最小破断载荷为额定工作载荷的4倍。
锻件经热处理。
链条卸扣上有额定工作载荷标识。
与链条配套使用，连接方便、快捷、可靠。


产品型号	适用链条直径	A	B	C	D	E	F	自重
HDH6	6	9	48	21	7	50	10	0.09
HDH8	8	11	58	21	9	54	13	0.17
HDH10	10	14	74	27	12	68	17	0.41
HDH12	12	17.5	94	37	13.5	88	20	0.67
HDH14	14	20	106	41	16	98	24	1.13
HDH16	16	23	114	45	18	110	27	1.61
HDH18	18	25	124	48	20	120	31	2.06
HDH20	20	28	131	50	23	130	34	2.73
HDH22	22	30	138	53	25	140	38	3.63
HDH24	24	33	150	59	27	152	42	4.73
HDH26	26	37	166	63	30	164	45	5.93
HDH30	30	40	180	65	33	170	50	7.14
HDH34	34	42	198	73	34	200	62	10.4
